1、高效送风口的应用范围
高效送风口适用于；电子、精密仪器、机械、冶金、化工、纺织、医药、食品等行业的空气净化过滤；空调系统的末端和局部净化设备的过滤，。
2、高效送风口的特点

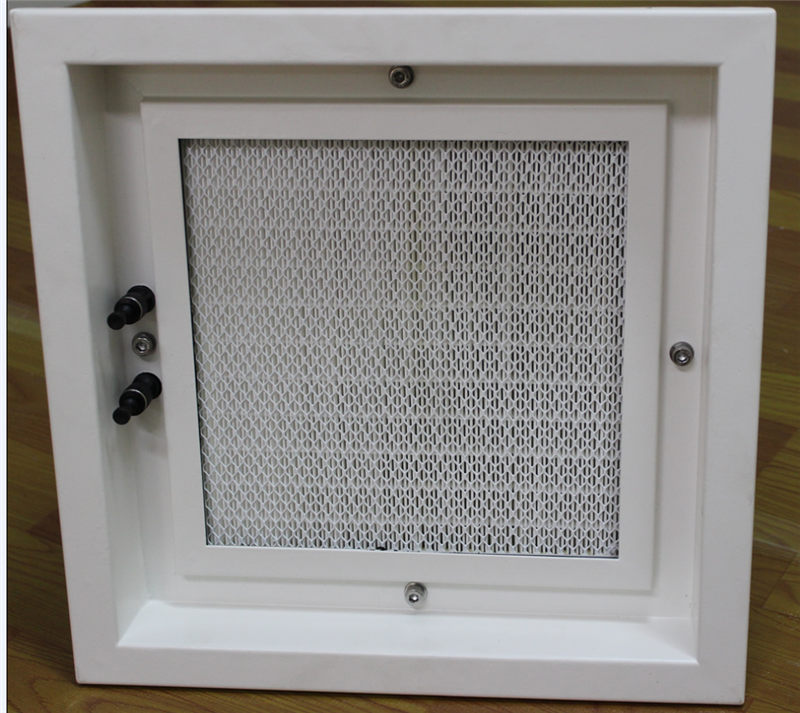

高效送风口由静压箱、高效过滤器、散流板、三部分组成。箱体采用冷扎钢板制作，表面静电喷塑处理，与风管的接口可为顶接或侧接，接口为圆形或矩形，可作为终端高效过滤装置直接安置在洁净室顶棚等处，具有投资少，施工简便等优点
3、技术参数
型号 | 静压箱外形 尺寸B*A*H | 过滤器外形 mm | 额定风量 m3/h | 进风管尺寸 D*C | |
侧面进风 | 顶部进风 | ||||
YG-320 | YG-320D | 370*370*530 | 320*320*320 | 500 | 200*200 |
YG-484 | YG-484D | 534*534*530 | 484*484*220 | 1000 | 320*200 |
YG-610 | YG-610D | 660*660*460 | 610*610*150 | 320*250 | |
YG-820 | YG-820D | 870*650*460 | 820*600*150 | 1200 | 320*250 |
YG-630 | YG-630D | 680*680*530 | 630*630*220 | 1500 | 320*250 |
YG-726 | YG-726D | 776*534*530 | 726*484*220 | 400*200 | |
YG-915 | YG-915D | 965*660*460 | 915*610*150 | 500*250 | |
YG-968 | YG-968D | 1018*534*530 | 968*484*220 | 2000 | 500*200 |
YG-1220 | YG-1220D | 965*660*460 | 1220*610*150 | 500*200 | |
注:根据客户要求可订制非标准规格
高效送风口是采用优质冷轧薄钢板制作，表面静电喷塑。它结构简单可靠，气流分布合理，可作为终端高效单元直接置于新建或改建的各级洁净室顶棚等处。
技术参数：
1.过滤效率：≥99.95％
2.初阻力：≤235.44％(24mmH2O)
型 号 | 外形尺寸宽X深X高（mm) | 高效过滤器尺寸宽X深X高（mm) | 吊顶开孔尺寸（mm) | 额定风量（m³/h） | 风管连接尺寸（mm) |
GKF-5A | 370x370x450 | 320x320x150 | 380x380 | 300 | 160x200 |
GKF-5B | 370x370x500 | 320x320x220 | 380x380 | 500 | 200x200 |
GKF-5C | 534x534x450 | 484x484x150 | 540x540 | 600 | 250x200 |
GKF-8 | 650x650x450 | 600x600x150 | 660x660 | 800 | 320x200 |
GKF-10 | 534x534x450 | 484x484x220 | 540x540 | 1000 | 320x200 |
GKF-12 | 870x650x450 | 820x600x150 | 880x660 | 1200 | 400x200 |
GKF-15 | 680x680x500 | 630x630x220 | 690x690 | 1500 | 400x200 |
